成人午夜免费app-成人午夜免费福利-成人午夜免费福利视频-成人午夜免费观看-成人午夜免费观看一区-成人午夜免费激情视频-成人午夜免费看-成人午夜免费视频

媒體中心

news Center

媒體中心 > 陰極電泳涂裝中漆膜產生針孔的原因及解決方案

陰極電泳涂裝中漆膜產生針孔的原因及解決方案

時間：2025-05-21

電泳漆針孔定義：電泳涂膜在烘干后，干膜表面出現針尖狀小凹坑或小孔，且通常會暴露出底材。針對陰極電泳涂裝中漆膜產生針孔的問題，以下為具體原因及解決方案。

.

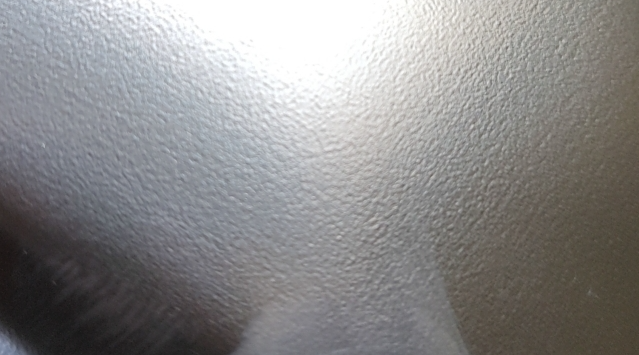

      VS

有無針孔對比圖

.
一、槽液pH值過低 上膜難、返溶性針孔：①酸性前處理液帶液串槽；②酸性助劑補加過量；③陽極管/框漏陽極液；④陽極膜堵，排酸不暢；⑤使用裸陽極，無法排酸。

.

應對措施：①工件合理加開工藝孔，加強前處理管控減少工件帶液，確保泳前水洗的質量；②減少或停止酸性助劑（乙酸、乳酸等）的補加；③檢查陽極系統有無漏液（陽極液中顯現槽液的顏色）；④更換新的陽極膜；⑤使用陽極管或陽極框。

.
二、槽液溫度低：①加熱設備因功率不夠或年久失修，導致升溫不足無法滿足生產需求；②室溫較低，工件入槽后降低槽液溫度。

.

應對措施：①確保加熱設備正常運轉；②適當提高槽液溫度，彌補工件入槽時所損耗的溫度。

.
三、槽液溶劑含量異常：①溶劑含量偏低導致工件潤濕差，形成針孔；②溶劑含量偏高，加重返溶；濕膜蓬松，小分子物質含量高，烘烤過程中產生氣孔，形成針孔。

.

應對措施：①補加溶劑；②適當排超濾。

.
四、顏基比異常：①顏基比偏高。

.

應對措施：①補加乳液。
.
五、槽液電導率異常：①電導率偏低，上膜薄，遮蓋不良形成針孔；②電導率偏高，反應劇烈，產生大量氣泡無法及時拍走。
.
應對措施：①減少超濾的排放，補加新料；生菌也會導致電導率降低，若有細菌及時殺菌；②排放超濾。
.
六、槽液電導率異常：①更新量小，槽液老化嚴重，擊穿電壓降低導致反應劇烈，形成針孔。

.

應對措施：①排放超濾補加助劑，補加新料加速槽液更新。
.
七、工件材質：①材質特殊或表面有特殊鍍層，導致工件表面潤濕性差，成膜不均、發花、針孔。

.

應對措施：①適當的補加溶劑、降低顏基比和提高槽液溫度等來提高槽液的潤濕性；②電場后移（拆除入槽端陽極板），增加工件的潤濕時間；③補加提高槽液潤濕性的專用助劑。
.
八、設備問題導致氣泡型針孔（氣孔）：①管路漏氣；②烘箱急劇升溫；③槽液循環流量較小，液面泡沫不能及時有效排走；④更換濾袋時，過濾罐中殘留氣體進入到槽液中；⑤制備的純水電導率過高。
.
應對措施：①檢測循環管路、閥門等，防止跑冒滴漏；②烘箱設置預烘烤區域；③檢查循環噴嘴有無堵塞、脫落，管路有無沉淀影響循環流量，設置合理的主副槽液位差；④更換濾袋時，使用旁通管路，盡可能地排走過濾罐中殘留的氣體；⑤檢查純水制取設備。
.
本文作者：浩力森應用工程中心 王雪峰

主站蜘蛛池模板： 国产成人涩涩涩视频在线观看 | japanxxxxhd 日本黑人 | 国产精品久久自在自2025 | 亚洲欧美另类 | 无码国产日韩精品一区二区密 | 久久中文字幕亚洲精品最新 | 精品国产一区二区三区久久久狼 | www自拍 | 国产成人免费视频在线观看 | 国产传媒一区二区三区四区五区 | 波多野结衣超清无码教师 | 蜜桃臀无码内射一区二区三 | 天美 麻豆 果冻 | 日韩欧美亚洲动漫综合 | 国产一区二区视频 | 99久久精品日本一区二区免 | 99久久精品国产一区二区免费 | 无套日出白浆在线播放 | 无码精品人妻一区二区三区不卡 | 18禁美女裸体久久久久白浆 | 2025在线精品自 | 日韩国精品一区二区A片 | 国产伦精品一区 | 欧美亚洲另类久久综合二区 | 国内精品久久久久久久999下 | 欧美三级电影一区二区三区 | 欧美丰满最新精品无码一区二区三区四区五区 | 国产精品精品自在线看 | 国产亚洲综合网曝门系列 | 欧美巨乳勺A片 | 国产欧美国日产在线视频 | 91人妻无码精品蜜桃 | 51精品免费视频国产专区 | 在线观看亚洲精品国产福利片 | 色插综合 | 一边吃奶一边添P好爽故事 一边吃奶一边做边爱hd在线视频播放 | 国产精品福利自产拍在线观看 | 国产精品无码字幕不卡 | 暴爽AV天天爽日日碰 | 国产精品亚洲手机观看每日更新 | 一区二区播放 |
